产品描述
![a1.jpg a1.jpg](/ueditor/asp/upload/image/20180717/15318129741110105.jpg)

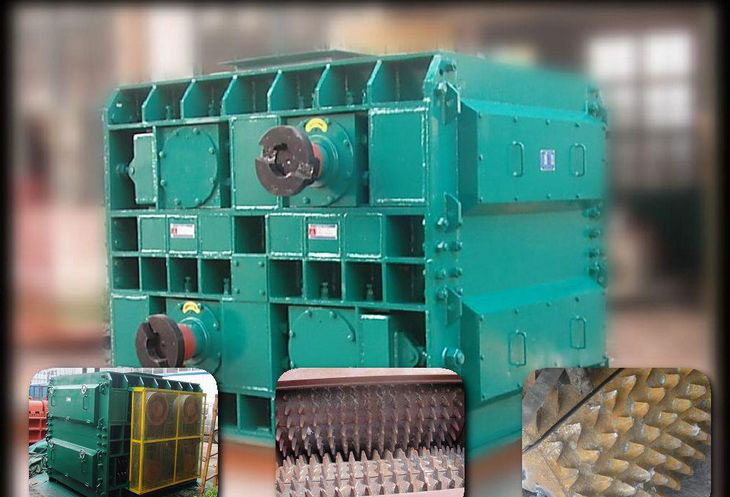

一、概 述
四齿辊破碎机适用于抗压强度小于 240Mpa,水份小于 30% 的固体物料,而且要求粒度粉末少,颗粒多的细碎及中碎作业。如煤、焦炭、化肥原料、石油焦、玻璃管等固体物料,具有使用维修费低、破碎比大、性能可靠、粉尘少、噪音低等特点。
四齿辊破碎机配置四个破碎辊,上两辊为齿辊面,下两辊为堆焊辊面(平辊面或直条齿任选),适用于进料粒度小700mm ,成品粒度要求 2-30mm
的中细碎作业。如热电厂硫化床锅炉、普通锅炉破碎煤;化肥厂破碎化肥原料;太阳能行业破碎废玻璃管等;或者与上述类似的破碎场合。
二、工作原理
四齿辊破碎机是利用四个高强度耐磨破碎辊,相对旋转产生的高挤压力和剪切力来破碎物料。物料进入上两齿辊间隙(V
型破碎腔)以后,受到两齿辊相对旋转的挤压和剪切作用,首次将物料挤轧,剪切后(粗破),再次进入相对旋转的下两辊,再由下两辊挤轧、剪切和啮磨(粗破)成需要的粒度从排料口排出。
三、四齿辊破碎机技术参数
4GP系列齿辊破碎机技术参数
|
序号 | 规格型号 | 进料粒度 (mm) | 出料粒度 (可调mm) | 生产能力 (T/h) | 电机功率 (KW) | 电机功率(加重型kw) | 保护方式 | 传动方式 |
1 | 4PG0404 | <120 | 2-20 | 6-50 | 11 | 15 | 弹簧 | 三角带 或 联轴器 |
2 | 4PG0605 | <200 | 2-20 | 8-90 | 18.5 | 22 |
3 | 4PG0806 | <300 | 2-20 | 20-150 | 30 | 37 |
4 | 4PG0809 | <400 | 2-20 | 30-200 | 37 | 45 |
5 | 4PG0812 | <300 | 2-20 | 40-280 | 45 | 55 |
6 | 4PG1012 | <500 | 2-20 | 50-350 | 55 | 90 | 弹簧 或 液压 |
7 | 4PG1212 | <700 | 2-20 | 65-640 | 90 | 132 |
8 | 4PG1216 | <700 | 2-20 | 80-780 | 132 | 160 |
9 | 4PG1219 | <700 | 2-20 | 90-900 | 160 | 185 |
备注
1、型号标注方式(以4PG0812PT为例):2表示两辊,P表示破碎机,G表示辊式,06表示碾辊直径(800mm),12表示碾辊宽度(1200mm),P表示平辊,T(Y)表示弹簧保护(液压保护)。
2、以上表中出料粒度的数字范围表示粒度可以调节。
