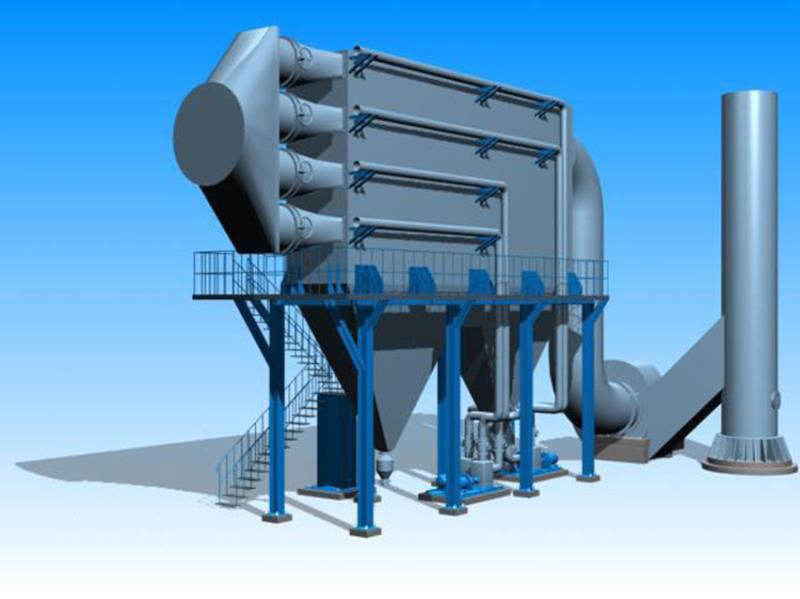

脉冲除尘器

产品简介:除尘器是专为水泥厂库顶、库底,皮带输送及局部尘源除...
浏览:3943   日期:2018/7/17 15:22:33

产品中心

联系我们

辊式破碎机
除尘设备
撕碎机
移动破碎站
破碎(制砂)生产线
自动一体化
工程案例
产品描述



 除尘器是专为水泥厂库顶、库底,皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用,除尘器具有体积小处理风量大,结构紧凑,使用方便可靠等优点。

  除尘器主要有以下部分组成:

  (1)箱体:包括袋室、净气室、多孔板、滤袋、滤袋笼架、检修门,箱体设计耐压为5000pa。

  (2)出风系统:包括出风防雨罩。

  (3)喷吹系统:包括气包、喷吹管、脉冲阀、控制仪。

  除尘器工作原理:

  含尘气体由除尘器入口进入箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面,净化后的气体通过滤袋进入风机,由风机吸入直接排入室内(亦可以接管排到室外)。

  随过滤时间的增加,滤袋内表面粘附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果,采用自控清灰机构进行定时摇振清灰或手控清灰机构,停机后自动摇振数十秒,使粘在滤袋内表面的粉尘抖落下来,粉尘落到灰斗,抽屉或直接落到输送皮带上。


  除尘器技术性能:

型号规格

HD8924 (ABC)

HD8923 (ABC)

HD8948 (ABC)

HD8956 (ABC)

HD8964 (ABC)

HD8964L (ABC)

HD8980 (ABC)

处理风量(m3/h)

1000-1500

1500-2000

2000-3000

3000-3480

3480-4200

4200-5200

5200-6000

除尘器阻力(Pa)

1200

1200

1200

1200

1200

1200

1200

过滤面积(m2)

10

14.48

20

25

29.0

35

40

过滤风速(m/min)

< 2.5

除尘效率(%)

> 99.9

风机功率(kw)

3

3

5.5

5.5

835

8.5

11.0

清灰电机功率(kw)

0.25

0.25

0.25

0.37

0.37

0.37

0.37

风机电机型号

Y9L00-2

Y100L-2

Y232S1-2

Y132S1-2

Y132S2-2

Y132S2-2

Y169M1-2

清灰电机型号

AQ27114

AQ27114

AQ27124

AQ2-7124

AQ2-7124

AQ27124

Y801-4

A型重量kg

680

756

893

987

1103

1986

1210
