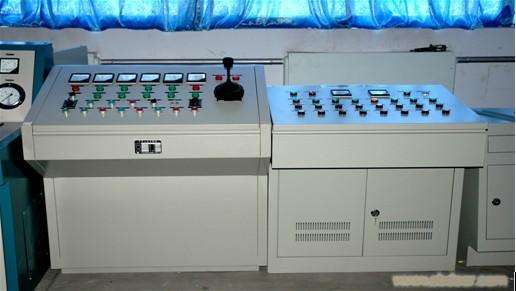

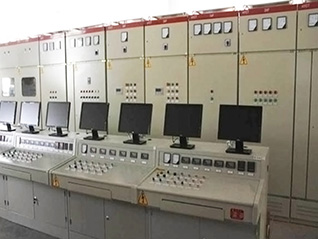

集中控制系统

    随着计算机的不断发展，计算机的应用领域范围越来越广，设备的智能化程度越来越高，比如说：自动化的仪表，智能化的设备，无人职守的机房等新鲜事物也应运而生。智能化的技术、设备也由高科技的研究及军工单位慢慢地进入到了学校、机关甚至家庭。与我们关系比较密切的也比较熟悉的部门如：多功能电教学、多功能会议室、控制室等等，在此就不一一例举了。在他们当中，或多或少地用到不同类型、不同功能的集中控制系统。



随着计算机的不断发展，计算机的应用领域范围越来越广，设备的智能化程度越来越高，比如说：自动化的仪表，智能化的设备，无人职守的机房等新鲜事物也应运而生。智能化的技术、设备也由高科技的研究及军工单位慢慢地进入到了学校、机关甚至家庭。与我们关系比较密切的也比较熟悉的部门如：多功能电教学、多功能会议室、控制室等等，在此就不一一例举了。在他们当中，或多或少地用到不同类型、不同功能的集中控制系统。用它能使我们的操作简单化，使用起来更方便。比如说：我们要建一个多功能会议室的集中控制系统，要控制的设备有：投影机、视频展示台、影碟机，房间的灯光、音响、电动窗帘、电动屏幕等。这样多的被控制设备都要在会议前或会议中随会议议程的需要被一个一个地开或关，这些操作将会影响会议的连续性。此时，若能用一台集中控制系统来管理上述设备，不用来回走动，在一个地方，就可以完成全部控制。由于它操作简单，能集中管理等优点，更适用于多功能教室、多功能会议室等使用。那么，集中控制的含义是什么？它能为我们做些什么？如何配置？下面以美国产AMX集中控制系统为例，为您一一讲述。
1．集中控制系统的作用？
利用计算机技术，对被控设备进行智能控制和管理的系统。它将原来分散控制和管理的设备有此套系统来集中控制和管理。
2．集中控制系统主要包括：
2-1．控制主机------相当于一台微机，依靠预先编制好的（用AMX控制系统专门的编程语言）具有不同功能的控制程序控制相应的外围设备。主机又分扩展型主机（如：AXCENTPRO型）和一体型主机（如AXCENT2型和AXCENT3型）。扩展型主机---自身带有扩展插槽（种分4槽形和16槽型2种），可以插扩展插板，根据实际需要，可以更换不同的功能插板，使主机具有不同的配置。一体型主机---自身不带扩展插槽，因此，主机的配置是固定的。上述2种类型的主机都可以通过连接外置的功能模块进行功能扩展。控制主机与外围扩展器的总线联接------通过AXLINK（AMX专用）总线（4芯---信号线2根，电源线2根）与外围扩展器进行联接。该总线可以并联，每个外围扩展器有各自的地址（自带的地址开关可以随时改变地址），一台控制主机可以联接255台（相同或不同类型的）扩展器。
2-2．触摸屏------控制系统的输入设备。屏幕尺寸从5.8”—10.4”共4种规格。与控制主机的连接---有线和无线。显示颜色分---单色（荧光型）和彩色（液晶型）。其中，10.4”的彩色屏可以用做视频（分辨率为320X240）或计算机（分辨率为640X480，同时兼容视频显示）的显示器。安装方式---桌面型、墙体安装型和标准机柜型。触摸屏上可以通过编程形成软件按钮（类似于WINDOWS窗口上的按钮），操作人员可以触摸屏幕上的软件按钮，即可以完成相应的控制。
2-3．灯光控制模块------对灯光进行控制。如：调光（白炽灯），开/关灯（日光灯）等。
2-4．PCTUOCH控制功能------PCTUOCH包括：PCCOM接口模块和专用控制软件。通过PC机上的RS232口与PCCOM的一端相联，PCCOM的另一端与控制主机相联，通过专用控制软件编程，可以将PC机变成一台触摸屏，利用鼠标器在屏幕上点击软件按钮，以实现对控制系统的控制。
2-5．墙装开关控制面板------硬件开关。可以实现触摸屏和PCTUOCH的控制功能。
2-6．其他控制功能模块有：音量控制、温度测量、继电器扩展器、红外扩展器等等。
3．集中控制系统的对外控制的实现：
3-1．继电器------控制主机、继电器扩展器、继电器扩展卡等上的所有继电器均为弱电继电器（24DCV小功率继电器），不能够直接用来控制强电设备（如220ACV），必须外接（大功率）继电器扩展箱，才可以对诸如：电动屏幕、电动窗帘、灯光的开关、设备电源等强电的控制。
3-2．红外控制口------凡是能够红外遥控的设备都可以通过红外控制口对其进行控制。与被控设备的联接---将红外发射器的联线接到红外控制口的联线插座上，再将红外发射器粘在被控制设备的红外接收窗口上即可。控制的原理是：首先利用红外学习器将被控制的设备的红外码记录下来，然后，遍进控制程序，当你按下触摸屏上的饿软件按钮后，程序就回从相应的红外控制口上联接的红外发射器发射红外线，就可以实现对相应设备的控制。
3-3．RS232串口------完成对RS232串口设备间的通讯，实现对该设备的控制。如果，我们的设备上有RS232串口，如：矩阵选择器、调音台、摄像云台等等。首先将被控设备的RS232控制码编入控制程序，用串口电缆将控制主机（一台控制主机上有多个RS232口）的其中一个RS232口与被控设备的RS232口联接，通过触摸屏或PCTUOCH等，对被控设备进行控制。
3-4．数字电平控制口------输入或输出0-5DCV数字电平，实现对数字电路控制（此功能及少采用，下不详述）。

4．它能做什么？
举例说明。首先，我们要建一个教室用到如下设备并对起进行控制：投影机（挪威ASK）、视频展示台（大恒影龙）、录象机（松下）、PC机、DVD机（上广电）、VGA信号选择器（国产，带RS232控制口），视频信号选择器（国产，带RS232控制口）、功放（国产，带红外遥控），还要关暗灯光、1个窗帘、1个电动屏幕（DA-LITE）、设备电源等控制。以前这些操作，都要一步一步地去分别完成。现在，有了集中控制系统，我们只要按一个按纽（通过触摸屏上的软件按纽）即可实现：打开投影机电源、将VGA选择器和视频选择器切换到相应的通道上、打开计算机电源、打开视频展示台电源、投影机切换到视频展示台信号或计算机通道上、打开功放电源并调到适当音量位置、放下电动屏幕、关上窗帘、关上灯光等动作，没有必要象以前那样要东跑西跑开开关，拨按纽了，很方便。
5．如何配置控制系统？
首先，要根据我们想实现的控制功能来对系统进行配置，现按4中例子进行配置，以供参考。
5-1．控制主机的选择：
（1） 红外控制设备的数量：投影机1个、录象机1个、DVD机1个、功放1个，共4个红外被控设备，需要4个红外发射器。
（2） RS232串口设备的数量------VGA信号选择器1路、视频信号选择器1路，共2路。
（3） 继电器的数量------设备电源（小功率的设备用一路继电器控制，大功率的设备单独用一路继电器控制）投影机1路、功放1路、录象机/DVD机/VAG选择器/视频选择器/展示台公用1路、计算机1路、电动屏幕2路、电动窗帘2路，共8路继电器。
主机选：AXCENT3型，它自带6路RS232控制口、6路红外控制口、8路继电器控制口。
5-2．外围扩展器：
（1） 灯光调整模块------1个（内含4路调光输出），通过AXLINK总线与控制主机相联。
（2） 继电器扩展箱------1个（内含大功率8路继电器），通过扁平电缆与控制主机的继电器控制口相联。其中4个继电器分别与上述4路被控设备电源插座相联，另外4个分2组分别与电动屏幕和电动窗帘相联。
总而言之，集中控制系统实现的是：将过去分散的控制变为现今集中的控制。由一个人就可以很轻松地搞定。
